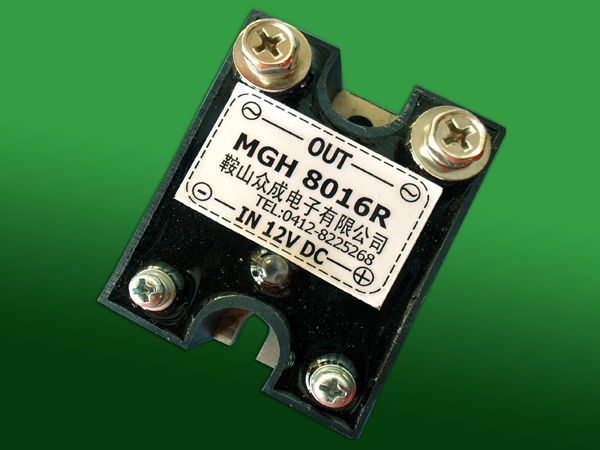

| 產品名稱：單相固態繼電器 | 當前位置：首頁 >> 產品展示 |
固態繼電器
一、概述
固態繼電器（solid spape rehay縮寫SSR）是由微電子電路分立電子器件，電力電子功率器件組成的無觸點開關，用隔離器件實現控制端與負載端的隔離實現采用微小信號控制驅動大電流負載的目的。
固態繼電器廣泛應用于計算機外圍接口設備，交、直流開關、調溫調速調光、電機控制，電爐加熱控制，電力石化，靜電除塵振打電路、醫療、煤碳、儀器、交通信號等領域。
二、產品型號及技術參數
|
參數 型號 |
工作 電流 |
控制 電壓 |
控制 電流 |
關閉 電壓 |
工作電壓 |
絕緣電壓 |
保護方式 |

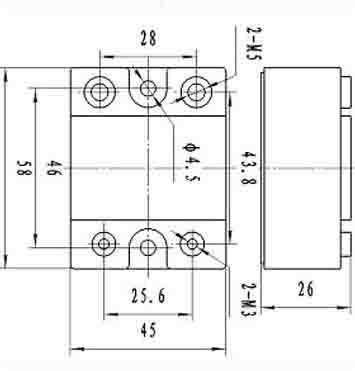

外 型 |
|
A |
V |
mA |
V |
V |
V |
|||
|
MGH2516Z |
25A |
4-32 |
10-30 |
1.0 |
75-440 |
2500 |
RC MOV快熔 |
|
|
MGH4016Z |
40A |
4-32 |
10-30 |
1.0 |
75-440 |
2500 |
RC MOV快熔 |
|
|
MGH7516Z |
75A |
4-32 |
10-30 |
1.0 |
75-440 |
2500 |
RC MOV快熔 |
|
|
MGH10016Z |
100A |
4-32 |
10-30 |
1.0 |
75-440 |
2500 |
RC MOV快熔 |
|
|
MGH16016Z |
160A |
4-32 |
10-30 |
1.0 |
75-440 |
2500 |
RC MOV快熔 |
|
|
MGH20016Z |
200A |
4-32 |
10-30 |
1.0 |
75-440 |
2500 |
RC MOV快熔 |
|
|
MGH25016Z |
250A |
4-32 |
10-30 |
1.0 |
75-440 |
2500 |
RC MOV快熔 |
|
|
MGH30016Z |
300A |
4-32 |
10-30 |
1.0 |
75-440 |
2500 |
RC MOV快熔 |
|
|
400A-4000A組成的固態功率組件、單相三相交流無觸點開關組件。 |
||||||||
例如：MGH7516Z為75A/1600V 2個單相可控硅并聯輸出過零型。
MGS7516R為75A/1600V 一個雙向可控硅輸出隨機型。
MGZ7516R為75A/1600V 控制脈動直流輸出隨機型。（環保除塵振打?qū)Ｓ茫?/span>
SSR固態繼電器分類：
交流固態繼電器按開關方式分為過零導通型（過零型）“Z”，
隨機導通型（隨機型）“R”。
按輸出功率器件分為雙向可控硅輸出型（普通型S），
2個單向可控硅反并聯型（增強型HS）
固態繼電器的型號命名方式：
M G H 90 16 Z
公司命名
S普通型、H增強型、Z直流
額定電流（IT（AV）IF（AV）IO）
額定電壓級數（×100V）
Z過零型、R隨機型
